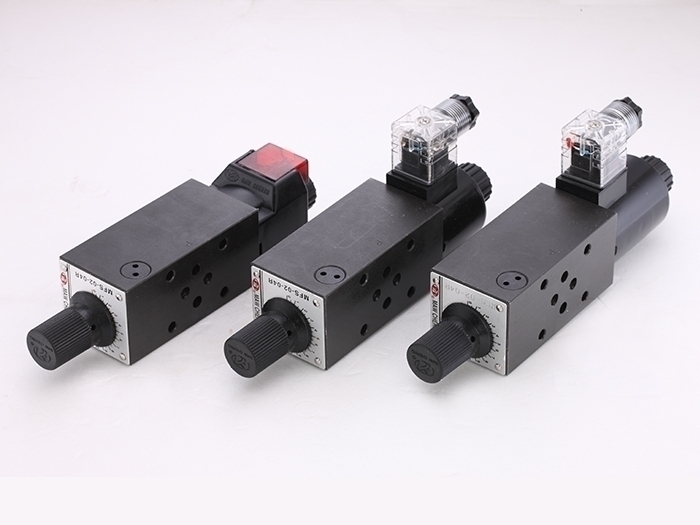

MFS-02
特點：
本產品在電磁動作部分，經特殊設計，切換速度加快，由快速變慢速時，精度更好，電磁線圈外型設計成最小化，在多路多段變速時，油路皮不需另加寬尺寸，使用標準化尺寸即可，調整部為180°，非一般90°，在調整上更加好調。
規格：
* 一般使用的調整範圍為 4 l/min.
型號說明：
a. 型號名稱 : MFS
b. 口徑 : 02→1/4"
c. 線圈外型 : A→標準型(AC), B→DIN 插頭型(牛角)
d. 調整時最大流量 : 01→1 l/min, 02→2 l/min, 04→4 l/min, 08→8 l/min

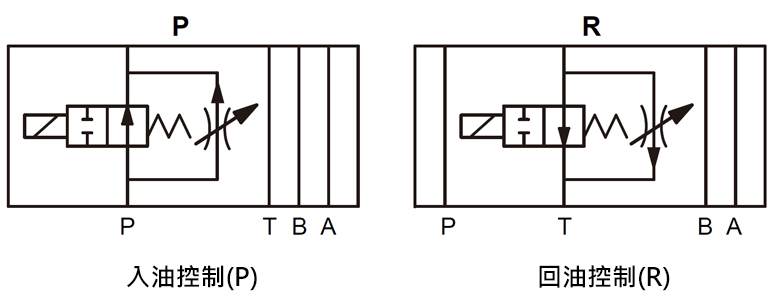

e. 油路方式 : R-回油, P-入油
f. 電源代號 :
A1 : AC110V, 50/60Hz A2 : AC220V, , 50/60Hz
D1 : DC12V, D2:DC24V
.jpg)
外型尺寸圖：
本產品在電磁動作部分，經特殊設計，切換速度加快，由快速變慢速時，精度更好，電磁線圈外型設計成最小化，在多路多段變速時，油路皮不需另加寬尺寸，使用標準化尺寸即可，調整部為180°，非一般90°，在調整上更加好調。
規格：
| 型號 | 自由流量 (l/min) | 最高使用壓力 (kgf/cm²) | 調整範圍 (l/min) | 重量 (kg) | |
| AC type | DC type | ||||
| MFS-02 | 30 | 150 | 1, 2, 4, 8 | 2.4 | 2.6 |
型號說明：
| MFS | - | 02B | - | 04R | - | A1 |
| a | - | b c | - | d e | - | f |
a. 型號名稱 : MFS
b. 口徑 : 02→1/4"
c. 線圈外型 : A→標準型(AC), B→DIN 插頭型(牛角)
d. 調整時最大流量 : 01→1 l/min, 02→2 l/min, 04→4 l/min, 08→8 l/min
e. 油路方式 : R-回油, P-入油
f. 電源代號 :
A1 : AC110V, 50/60Hz A2 : AC220V, , 50/60Hz
D1 : DC12V, D2:DC24V

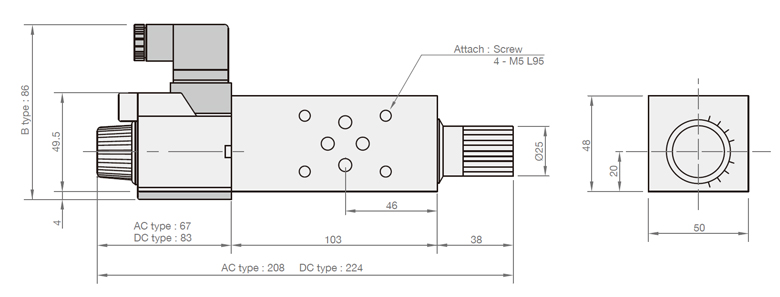

外型尺寸圖：
單位：mm
