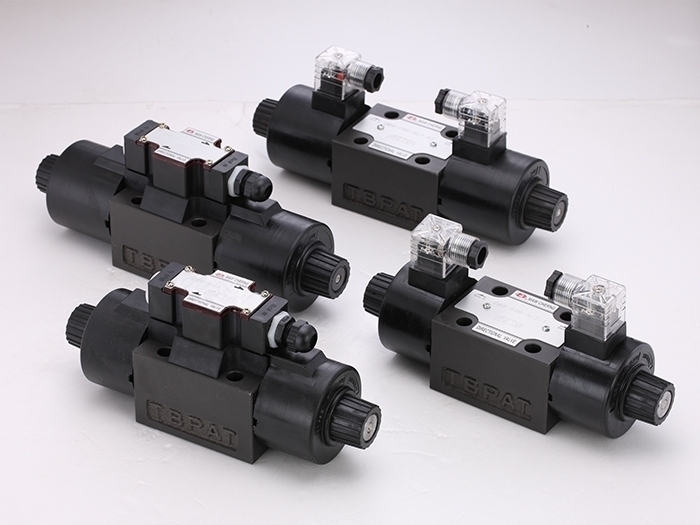

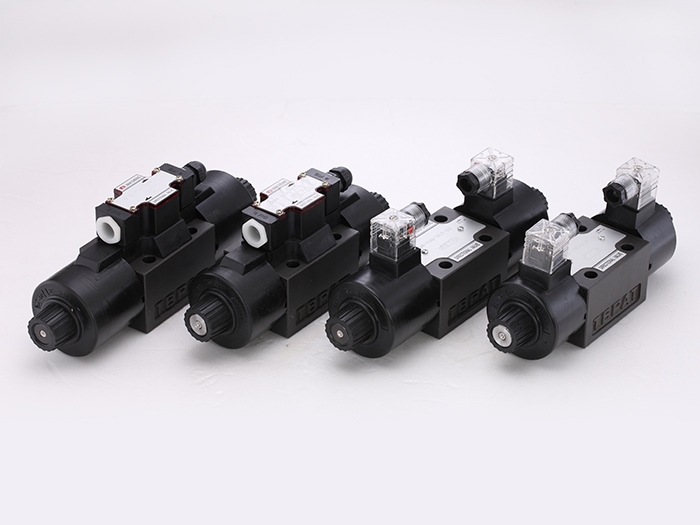

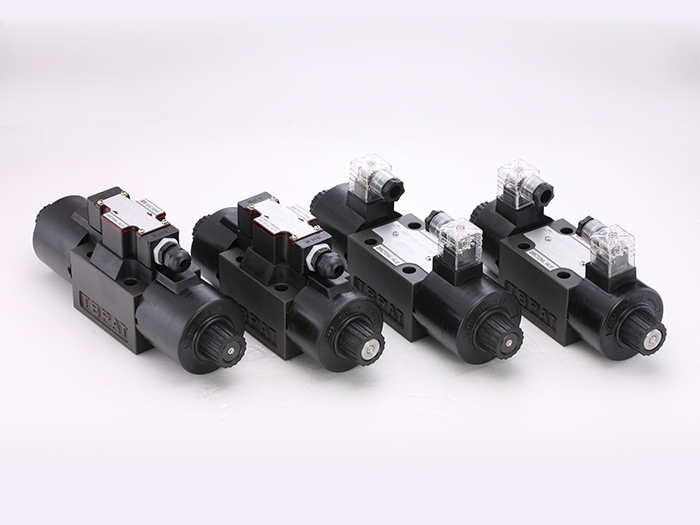

DSG-03 雙頭
|
|
|
特點：
本產品除了操作時噪音小、用電省、出力大、流量大外更加強滑軸與本體間之精密度，達到低壓平穩，高壓順暢。外型上增加指示燈亮度、單頭。螺帽位加裝塑膠蓋，且附接線頭，使外型更加整體性和可看性。
閥之性能表：
．液壓油溫度範圍 5℃~60℃ (40℉~140℉)。
．過濾精度 25μm以下。
．最大流量因種類而不同。
線圈性能及規格表：
．絕緣電阻100MΩ 以上(DC 500V絕緣試驗)。
．電磁閥切換時，不可兩組線圈同時作用。
．線圈未裝入可動鐵芯，請勿送電，以免燒毀(AC)。
型號說明：
a. 型號名稱 : DSG
b. 口徑 : 02→1/4"、03→3/8"
c. 線圈外型 : A→接線盒型、B→DIN插頭型(手頭型)
d. 閥的種類 : 請參考閥的型號表
e. 線圈電源 : A1→AC110V、A2→AC220V、D1→DC12V、D2→DC24V
.jpg)
本產品除了操作時噪音小、用電省、出力大、流量大外更加強滑軸與本體間之精密度，達到低壓平穩，高壓順暢。外型上增加指示燈亮度、單頭。螺帽位加裝塑膠蓋，且附接線頭，使外型更加整體性和可看性。
閥之性能表：
| 口徑 | 最大流量 (l/min) | 最高壓力 (kgf/cm²) |
容許背壓 (kgf/cm²) |
切換頻率 (次/分) |
重量 (kg) | |
| AC | DC | |||||
| 單頭 | 單頭 | |||||
| 03 (3/8") | 40-110 | 300 | 70-140 | AC 260 DC 240 |
3.3 | 3.6 |
．過濾精度 25μm以下。
．最大流量因種類而不同。
線圈性能及規格表：
| 線圈性能及規格表 | 交流AC | 直流DC | ||||
| 電壓 V | AC110V | AC220V | DC12V | DC24V | ||
| 頻率 Hz | 50 | 60 | 50 | 60 | - | - |
| 03 (3/8") | 3.25 | 2.8 | 1.65 | 1.4 | 2.1 | 1.05 |
| 0.65 | 0.56 | 0.33 | 0.28 | |||
| 容許電壓 V | 100~120 | 200~240 | 10.8~13.2 | 21.6~26.4 | ||
．電磁閥切換時，不可兩組線圈同時作用。
．線圈未裝入可動鐵芯，請勿送電，以免燒毀(AC)。
型號說明：
| DSG | - | 03A | - | 3C4 | - | D2 |
| a | - | b c | - | d | - | e |
a. 型號名稱 : DSG
b. 口徑 : 02→1/4"、03→3/8"

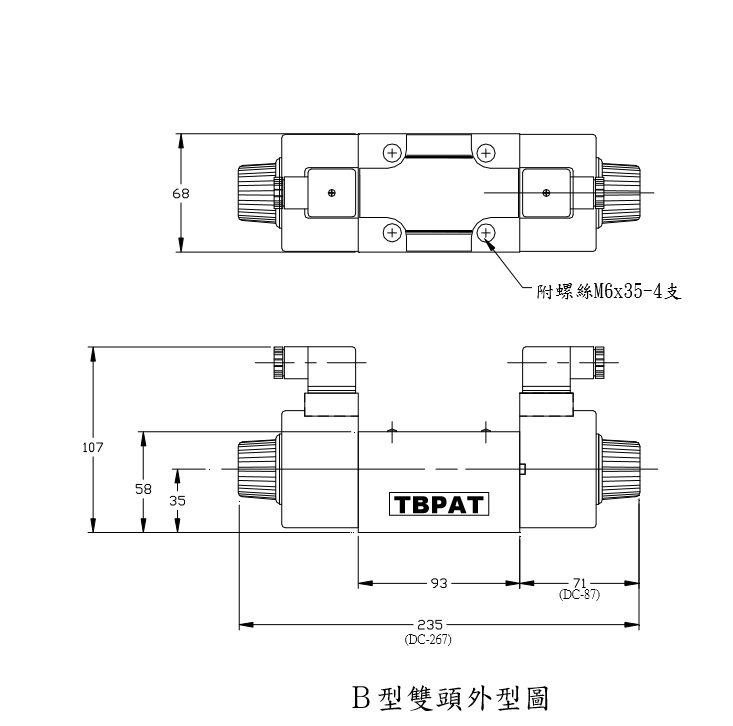

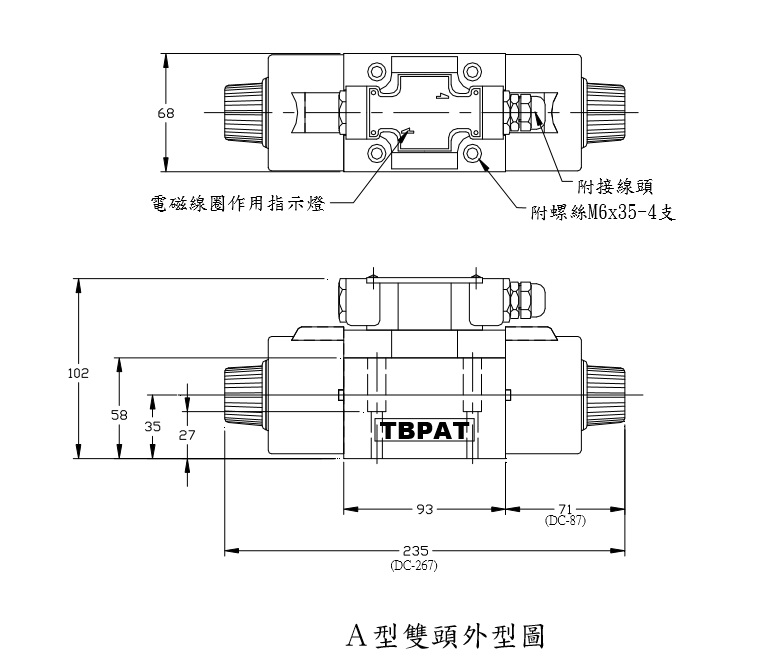

c. 線圈外型 : A→接線盒型、B→DIN插頭型(手頭型)

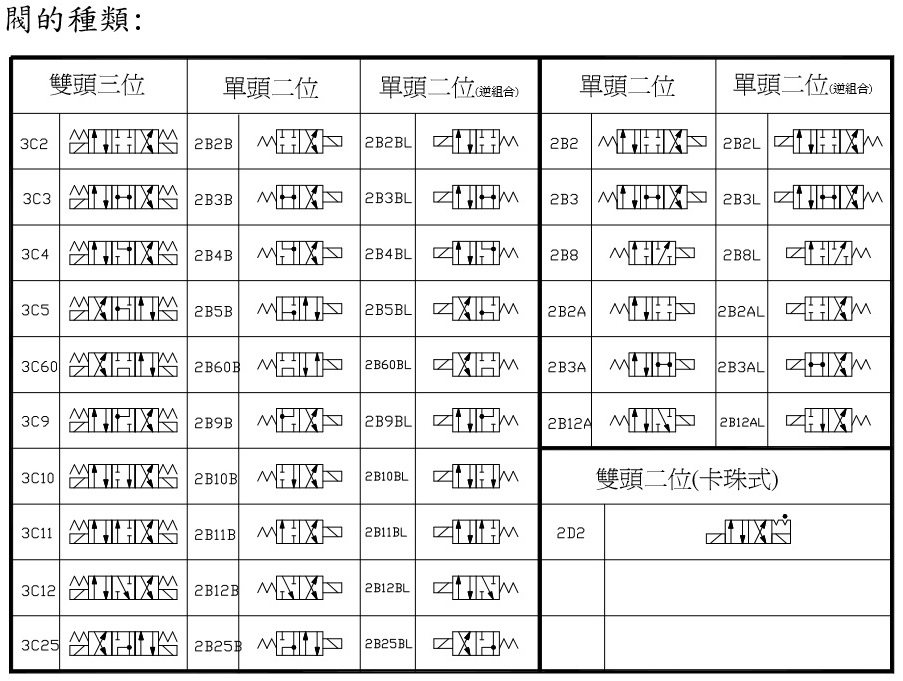

d. 閥的種類 : 請參考閥的型號表
e. 線圈電源 : A1→AC110V、A2→AC220V、D1→DC12V、D2→DC24V
